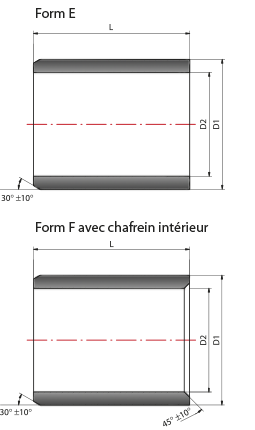

Douilles de fixation d’après PN3000 (semblable à DIN 1498)
Les douilles de fixation sont des cylindres creux à fentes, de formes variées, en acier feuillard amélioré, d’une haute élasticité et d’une grande résistance à l’usure. Le diamètre et la longueur des douilles de fixation sont déterminés d’après la norme d’usine PN3000. Des dimensions spécifiques sont possibles à tout moment.
- Montage simple
- Plus aucun usinage nécessaire après le montage
- Rend possible la réutilisation de pièces de construction coûteuses défoncées, par l’élargissement du trou et l’emmanchement en force des douilles de fixation Pentz
- Faibles coûts de réparation et temps d’arrêt courts
- Les douilles de fixation sont entièrement trempées à cœur, extrêmement résistantes à l’usure et ne nécessitent pratiquement pas de maintenance
- Resserrage autonome même en cas d’élargissement du trou
Les douilles de fixation Pentz s’utilisent surtout comme douilles de revêtement et coussinets en cas de conditions fonctionnelles rudes et de paliers fortement sollicités. Cela concerne les pièces de machines rotatives lentes ou les pièces à faibles mouvements pivotants dans les domaines d’application suivants :
- Engins de chantier
- Machines agricoles
- Mécanutention
- Construction mécanique
- Industrie ferroviaire
- etc.
La « tension initiale » de la douille de fixation est caractérisée par la cote à laquelle la douille à l’état détendu est plus grande que les trous de fixation correspondants. La tension initiale et l’épaisseur de la paroi ainsi que la longueur de la douille permettent de calculer la pression d’emmanchement nécessaire pour maintenir la douille dans le trou du montage et la presser contre les parois du trou.
EG
- Douille de fixation à fente droite pour paliers fixes ou se déplaçant lentement
ES
- Fente oblique pour les mouvements rotatifs
- Satisfait aux mêmes exigences que le modèle EP mais plus avantageuse en cas de douilles courtes
EP
- Fente en forme de flèche pour les mouvements rotatifs
Douille de fixation avec ajustement serré et ergots d’après PN5000
Lors de la pose de ces douilles de fixation, les ergots (saillies) touchent le bord de la fente se trouvant en face et provoquent une déformation de l’ergot. Par le biais de la force radiale ainsi créée, on obtient une plus grande force de pression (stabilité de l’assise) sur le trou du boitier.
- Empêche le jeu axial même dans des trous déjà défoncés
- Empêche la rotation même dans les trous déjà défoncés
- Sur demande, ces douilles de fixation peuvent être lrectifiées par meulage sur leur face intérieure. Champs lde tolérance 7 ou 8 possibles (EGPNG)
- Grande stabilité d’assise dans le trou de fixation
- Fabrication économique du trou de fixation Champ de tolérance jusqu’à H11
- Montage simple, pas de refroidissement nécessaire
- Possibilité de démontage simple par défoncement ou lpar pression (par ex. par montage additionnel lhydraulique)
- Plus aucun usinage nécessaire après le montage
- Rend possible la réutilisation de pièces de construction lcoûteuses défoncées, par l’élargissement du trou et ll’emmanchement en force des douilles de fixation Pentz
- Faibles coûts de réparation et temps d’arrêt courts
- Les douilles de fixation sont entièrement trempées à lcœur, extrêmement résistantes à l’usure et ne lnécessitent pratiquement pas de maintenance
- Resserrage autonome même en cas d’élargissement ldu trou
- Modèle breveté
Les douilles de fixation Pentz s’utilisent surtout comme douilles de revêtement et coussinets en cas de conditions fonctionnelles rudes et de paliers fortement sollicités. Les exigences de qualité, de précision et de durabilité augmentent constamment et influencent les applications, lesquelles se sont considérablement diversifiées grâce au principe des ergots de Pentz. Cela concerne, par exemple, les pièces de machines rotatives lentes ou les pièces à faibles mouvements pivotants dans les domaines d’application suivants :
- Engins de chantier
- Réparations
- Machines agricoles
- Mécanutention
- Construction mécanique
- Industrie ferroviaire
- etc.
La répartition et le nombre des ergots le long de la fente sont déterminés en fonction de la longueur de la douille, du diamètre et de la force de pression d’emmanchement souhaitée. Le principe des ergots a permis d’augmenter grandement la stabilité d’assise entre le trou du boîtier et le pourtour de la douille et ainsi d’élargir considérablement les possibilités d’application.
Douille de fixation
EGPN/EGPNG* avec ajustement serré et ergots
- Surface lisse
*) modèle rectifié par meulage sur la face intérieure
Douille de fixation
EGPN1/EGPNG1* avec ajustement serré et ergots
- Rainure intérieure en spirale prenant fin d’un seul côté sur la facette
*) modèle rectifié par meulage sur la face intérieure
Douille de fixation
EGPN2/EGPNG2* avec ajustement serré et ergots
- Jusqu’à DI < 90 mm, 3 rainures intérieures obliques continues
- À partir de DI > 90 mm, 4 rainures intérieures obliques continues
- Au choix avec 1 rainure de bague intérieure
*) modèle rectifié par meulage sur la face intérieure
Douille de fixation
EGPN3/EGPN3* avec ajustement serré et ergots
- 1 rainure de bague extérieure
- 1 rainure de bague intérieure
- Jusqu’à DI < 90 mm, 3 rainures intérieures obliques continues
- À partir de DI > 90 mm, 4 rainures intérieures obliques continues
- 3 ou 4 trous
*) modèle rectifié par meulage sur la face intérieure
Douille de fixation
EGPN4/EGPN4* avec ajustement serré et ergots
- 1 rainure extérieure
- 1 rainure intérieure
- 2 trous
*) modèle rectifié par meulage sur la face intérieure
Douille de fixation
EGPN5/EGPNG5* avec ajustement serré et ergots
- Jusqu’à DI < 90 mm, 3 rainures intérieures obliques prenant fin sur la facette
- À partir de DI > 90 mm, 4 rainures intérieures obliques prenant fin sur la facette
*) modèle rectifié par meulage sur la face intérieure
Douille de fixation avec ajustement serré PN7000
Les applications qui demandent une stabilité d’assise particulièrement élevée sont les points forts des douilles de fixation Pentz avec ajustement serré. Lors de la pose de ces douilles, les bords des fentes se touchent, garantissant ainsi un ajustement serré sur mesure.
- Permet d’éviter le jeu axial
- Permet d’éviter les rotations
- Sur demande, ces douilles de fixation peuvent être également rectifiées par meulage sur leur face intérieure. Champs de tolérance 7 ou 8 possibles (dénomination : EGPG)
- Pas de perte de lubrifiant par la fente
- Grande stabilité d’assise dans le trou de fixation
- Fabrication économique du trou de fixation Champ de tolérance jusqu’à H8
- Montage simple, pas de refroidissement nécessaire
- Possibilité de démontage simple par défoncement ou par pression (par ex. par montage additionnel hydraulique)
- Plus aucun usinage nécessaire après le montage
- Rend possible la réutilisation de pièces de construction coûteuses défoncées par l’élargissement du trou et l’emmanchement en force des douilles de fixation Pentz
- Faibles coûts de réparation et temps d’arrêt courts
- Les douilles de fixation sont entièrement trempées à cœur, extrêmement résistantes à l’usure et ne nécessitent pratiquement pas de maintenance
- Resserrage autonome même en cas d’élargissement du trou
- Modèle breveté
Les douilles de fixation Pentz s’utilisent partout où un ajustement serré parfait, sur mesure de la douille est exigé. Sont concernées les pièces de machines soumises à de fortes sollicitations ou les pièces dans les domaines d’applications suivants :
- Engins de chantier
- Machines agricoles
- Mécanutention
- Construction mécanique
- Industrie ferroviaire
- etc.
L’ajustement serré de la douille dans le trou de montage permet d’absorber également les contraintes axiales. Ce modèle remplit les exigences d’une douille de tuyauterie et offre en outre l’avantage d’être complètement trempé à cœur.
Les pressions d’emmanchement sont respectivement déterminées avec le client. Les douilles Pentz avec ajustement serré sont disponibles dans toutes les versions de rainures de lubrification souhaitées.
Douille de fixation
EGP / EGPG* avec ajustement serré
- Surface lisse
*) modèle rectifié par meulage sur la face intérieure
Douille de fixation
EGP1/EGPG1*
- 1 rainure intérieure en spirale prenant fin d’un seul côté sur la facette
*) modèle rectifié par meulage sur la face intérieure
Douille de fixation
EGP2 / EGPG2* avec ajustement serré
- Jusqu’à DI < 90 mm, 3 rainures intérieures obliques continues
- À partir de DI > 90 mm, 4 rainures intérieures obliques continues
- Au choix avec 1 rainure de bague intérieure
*) modèle rectifié par meulage sur la face intérieure
Douilles de fixation
EGP3 /EGPG3* avec ajustement serré
- 1 rainure de bague extérieure
- 1 rainure de bague intérieure
- Jusqu’à DI < 90 mm, 3 rainures intérieures obliques continues
- À partir de DI > 90 mm, 4 rainures intérieures obliques continues
- 3 ou 4 trous
*) modèle rectifié par meulage sur la face intérieure
Douille de fixation
EGP4/EGPG4* avec ajustement serré
- 1 rainure extérieure
- 1 rainure intérieure
- 2 trous
*) modèle rectifié par meulage sur la face intérieure
Douille de fixation
EGP5 / EGPG5* avec ajustement serré
- Jusqu’à DI < 90 mm, 3 rainures intérieures obliques prenant fin sur la facette
- À partir de DI > 90 mm, 4 rainures intérieures obliques prenant fin sur la facette
*) modèle rectifié par meulage sur la face intérieure
EGP6 / EGPG6*Douille de fixation
EGP4/EGPG4* avec ajustement serré
- 1 rainure extérieure
- 1 rainures croisées intérieures
- 1 trou
*) modèle rectifié par meulage sur la face intérieure
